W jaki sposób maszyna do druku rotograwiurowego z wałkiem elektronicznym może poprawić dokładność drukowania i wydajność elastycznego pakowania

Zielony OmrozwijaElektroniczna maszyna do druku rotograwiurowegodla producentów poszukujących precyzyjnego, wielokolorowego druku na elastycznych materiałach opakowaniowych. Dzięki sterowanemu serwosterowaniu, skoordynowanemu zarządzaniu naprężeniem i dokładnej rejestracji kolorów, urządzenie to zapewnia stałą jakość druku i wydajną produkcję z roli na rolę.

Elektroniczna maszyna do druku rotograwiurowego została zaprojektowana w celu zapewnienia dokładnego, powtarzalnego wielobarwnego druku na foliach z tworzyw sztucznych, papierze i innych kompatybilnych materiałach rolkowych. Koordynując elektronicznie układy napędowe, zamiast polegać wyłącznie na tradycyjnych mechanicznych połączeniach wałów, pomaga operatorom zarządzać ruchem wstęgi i rejestracją kolorów w całym procesie drukowania. W tym artykule wyjaśniono, jak działa ta technologia, jej główne komponenty, kompatybilne podłoża, kluczowe specyfikacje i praktyczne względy dotyczące wyboru sprzętu. Bada także, w jaki sposób konfiguracja maszyn Green Ohm może wspierać produkcję opakowań elastycznych i co powinni ocenić kupujący przed inwestycją w nową linię drukarską.

Spis treści

1. Co to jest maszyna do druku rotograwiurowego z wałkiem elektronicznym?
2. Jak działa technologia elektronicznego wałka?
3. Które funkcje wpływają na wydajność drukowania?
4. Jakie materiały może drukować maszyna?
5. Jakie są główne specyfikacje techniczne?
6. Gdzie jest używany ten sprzęt drukarski?
7. Jak kupujący powinni wybrać odpowiednią maszynę?
8. Jak operatorzy mogą utrzymać stałą wydajność?
9. Często zadawane pytania
10. Wniosek

1. Co to jest maszyna do druku rotograwiurowego z wałkiem elektronicznym?

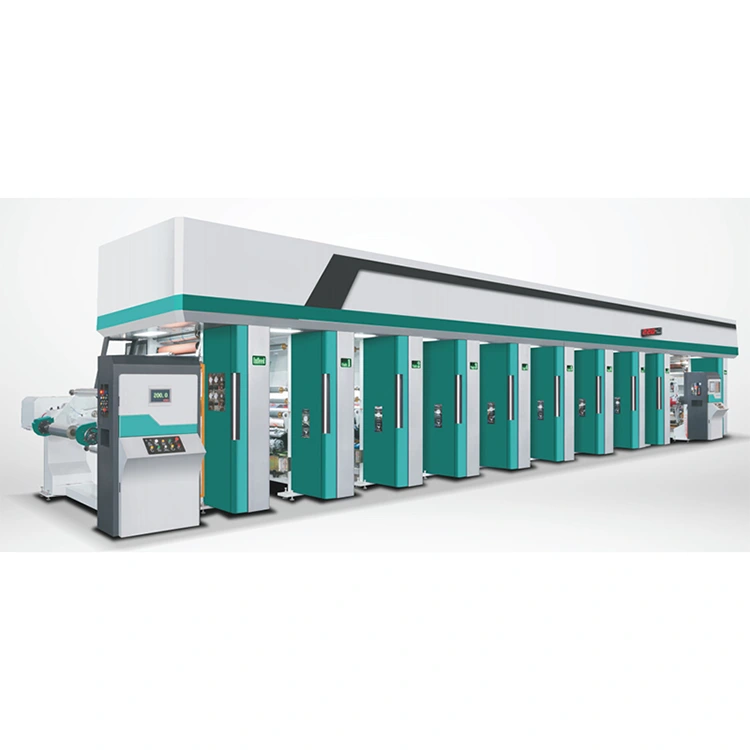

Elektroniczna maszyna do druku rotograwiurowego to przemysłowy system drukowania, który wykorzystuje elektronicznie skoordynowane napędy do sterowania ruchem wielu jednostek drukujących. Łączy ustalony proces druku wklęsłego z nowoczesnymi technologiami serwo i automatyzacji, aby wspierać precyzyjny wielokolorowy druk na ciągłych rolkach materiału.

W konwencjonalnym druku wklęsłym grawerowane cylindry przenoszą farbę na podłoże przechodzące przez kolejne stanowiska drukujące. Każdy cylinder reprezentuje określony kolor lub część obrazu. Dokładna synchronizacja pomiędzy tymi stacjami jest niezbędna, ponieważ nawet niewielkie odchylenie w ruchu wstęgi może spowodować widoczne przesunięcie kolorów.

Elektroniczne sterowanie wałami koordynuje odpowiednie osie napędowe poprzez system sterowania, pomagając utrzymać ich wymaganą prędkość i zależności pozycyjne. Takie podejście może uprościć synchronizację i regulację w porównaniu z układami połączonymi mechanicznie, w zależności od konfiguracji maszyny.

Zielony Om oferuje elektroniczne rozwiązanie do druku wklęsłego przeznaczone do wielokolorowego druku na folii z tworzyw sztucznych, papierze i innych kompatybilnych materiałach w rolkach. Jego konfiguracja łączy w sobie druk sterowany serwo, skomputeryzowaną rejestrację i kontrolę naprężenia, aby sprostać praktycznym wymaganiom produkcji opakowań elastycznych.

2. Jak działa technologia elektronicznego wałka?

Proces drukowania rozpoczyna się, gdy jednostka odwijająca podaje rolkę podłoża do maszyny. Wstęga przechodzi przez stanowiska drukujące, gdzie grawerowane cylindry przenoszą farbę na materiał. Po każdym etapie druku podłoże przechodzi przez sekcję suszenia przed przejściem do kolejnej stacji lub przewijarki.

Koordynacja elektroniczna wspomaga ten proces poprzez synchronizację napędów odpowiedzialnych za przemieszczanie materiału i obsługę cylindrów drukujących. Programowalny sterownik logiczny (PLC), sterowanie naprężeniem sterowane serwomechanizmem i regulacje rejestracji współpracują ze sobą, aby pomóc w utrzymaniu stabilnych warunków produkcji.

1. Odwijanie:Rolka jest montowana, a podłoże podawane jest do maszyny pod kontrolowanym naprężeniem.
2. Wskazówki internetowe:Materiał podąża zamierzoną ścieżką przez linię drukowania, pomagając zachować spójne położenie.
3. Transfer atramentu:Grawerowane cylindry drukujące przenoszą wymagane wzory farb na podłoże.
4. Rejestracja koloru:Kontrole rejestracji koordynują pozycje kolejnych kolorowych wrażeń.
5. Wysuszenie:System suszenia usuwa wymaganą ilość rozpuszczalnika lub wilgoci, w zależności od systemu atramentowego i warunków pracy.
6. Przewijanie:Zadrukowany materiał jest zbierany w rolkę w celu późniejszej kontroli, laminowania, cięcia wzdłużnego lub konwertowania.

Rzeczywista jakość druku zależy nie tylko od samej synchronizacji elektronicznej. Stan cylindra, właściwości podłoża, skład atramentu, warunki suszenia, konfiguracja maszyny i procedury operatora – wszystko to wpływa na końcowy wynik.

3. Które funkcje wpływają na wydajność drukowania?

Sterowanie drukowaniem sterowane serwo

Serwonapędy umożliwiają skoordynowane sterowanie osiami drukowania i wspierają dokładne zarządzanie prędkością i pozycją. Prawidłowo skonfigurowane mogą pomóc w zmniejszeniu odchyleń w rejestracji i ułatwić dostosowywanie ustawień podczas produkcji wielokolorowej.

Zarządzanie napięciem w pętli zamkniętej

Elastyczne folie i cienki papier mogą się rozciągać, marszczyć lub przesuwać, gdy napięcie wstęgi jest niestabilne. Opisana konfiguracja Green Ohma wykorzystuje sterowanie napięciem w pętli zamkniętej z trzema silnikami w celu koordynowania transportu materiału. Odpowiednie ustawienia naprężenia są niezbędne do ograniczenia ruchów wstęgi i utrzymania stałych wymiarów druku.

Skomputeryzowana rejestracja kolorów

Regulacja rejestracji w poziomie i pionie pomaga dopasować indywidualne wrażenia kolorystyczne. Funkcje rejestracji wstępnej mogą również wspierać konfigurację przed rozpoczęciem pełnej produkcji. Funkcje te są szczególnie przydatne w przypadku szczegółowej grafiki, drobnego tekstu i projektów opakowań, które wymagają dokładnego dopasowania kolorów.

Zespół dostarczania atramentu i listwy raklowej

Wałek przenoszący farbę dostarcza farbę do procesu drukowania, natomiast listwa zgarniająca usuwa nadmiar farby z powierzchni cylindra. Green Ohm opisuje niezależnie napędzany układ rakli, zaprojektowany w celu ułatwienia regulacji i wymiany ostrzy. Właściwy stan ostrzy i zarządzanie atramentem pomagają w zapewnieniu czystej reprodukcji obrazu.

Zintegrowane sterowanie suszeniem i bezpieczeństwem

System suszenia wykorzystuje kontrolowany przepływ powietrza i zarządzanie temperaturą, aby wspomagać suszenie atramentu. Funkcje monitorowania na ekranie dotykowym i diagnostyki usterek mogą pomóc operatorom w obserwacji warunków pracy i identyfikacji problemów. W przypadku drukowania przy użyciu atramentów na bazie rozpuszczalników niezbędna jest odpowiednia wentylacja, obchodzenie się z rozpuszczalnikami i środki bezpieczeństwa maszyny.

• Elektronicznie skoordynowane napędy drukujące.
• Zarządzanie naprężeniem w pętli zamkniętej dla stabilności sieci.
• Regulacja rejestracji kolorów w poziomie i pionie.
• Systemy transferu atramentu i listew raklowych przeznaczone do kontrolowanego nakładania atramentu.
• Funkcje suszenia, monitorowania i diagnostyki usterek maszyn.

4. Jakie materiały może drukować maszyna?

Zgodność podłoża jest kluczowym czynnikiem przy wyborze maszyny do druku rotograwiurowego. Różne materiały mają różne właściwości rozciągające, charakterystykę powierzchni, grubość i wymagania dotyczące przyczepności atramentu. Aby uzyskać wiarygodne wyniki, niezbędna jest prawidłowa kombinacja podłoża, grawerowania cylindra, atramentu i warunków suszenia.

Zielony Om wymienia następujące zakresy materiałów do konfiguracji wałów elektronicznych:

Zakresy te są parametrami materiałów podanymi przez producenta i nie stanowią gwarancji, że każdy gatunek będzie mógł pracować w identycznych warunkach. Przed złożeniem zamówienia kupujący powinni potwierdzić zamierzone podłoże, system atramentowy, grubość i wymagania produkcyjne.

5. Jakie są główne specyfikacje techniczne?

Poniższa tabela podsumowuje główne specyfikacje opublikowane dla maszyny do druku rotograwiurowego z elektronicznym wałkiem serii YG-8 firmy Green Ohm. Wartości należy potwierdzić z aktualną wyceną i ostateczną umową techniczną przed zakupem.

*Opublikowana specyfikacja producenta wykorzystuje jednostkę mm/min dla maksymalnych prędkości mechanicznych i drukowania. Powyższe wartości wyrażone są w m/min i stanowią jedynie tymczasową interpretację podanych wartości. Przed wykorzystaniem tych danych do planowania produkcji należy bezpośrednio potwierdzić prawidłowe jednostki i znamionowe prędkości robocze bezpośrednio w firmie Green Ohm.

Model 850 mm może spełniać wymagania węższych wstęg, natomiast modele 1050 mm i 1250 mm zapewniają większą pojemność nośnika. Wybór odpowiedniego modelu zależy od wymiarów gotowego opakowania, wykorzystania materiału, układu druku, specyfikacji cylindra i planowanej wydajności, a nie samej szerokości wstęgi.

6. Gdzie używany jest ten sprzęt drukarski?

Elektroniczny druk wklęsły jest odpowiedni dla producentów, którzy potrzebują powtarzalnej grafiki w długich seriach produkcyjnych. Jego przydatność zależy od projektu opakowania, wymaganej jakości druku, podłoża, systemu atramentowego i dalszego procesu konwersji.

Elastyczne opakowania do żywności

Folie z nadrukiem używane do torebek na przekąski, opakowań do wyrobów cukierniczych, opakowań do suchej żywności i innych opakowań elastycznych często wymagają spójnego odwzorowania kolorów i wyraźnej grafiki. Gotowa konstrukcja opakowania musi również spełniać obowiązujące wymagania dotyczące kontaktu z żywnością i pakowania.

Opakowania na towary konsumpcyjne

W opakowaniach uzupełniających detergentów, opakowaniach do higieny osobistej i torebkach na produkty gospodarstwa domowego mogą być stosowane wielokolorowe folie z nadrukiem do przekazywania informacji o marce, produktach i instrukcjach użytkowania.

Opakowania papierowe

Tam, gdzie gatunek papieru i system atramentu są kompatybilne, druk wklęsły może wspierać projekty dekoracyjne, powtarzające się wzory i drukowane materiały opakowaniowe, które wymagają spójnej reprodukcji obrazu.

Przemysłowe materiały elastyczne

W niektórych zastosowaniach opakowań przemysłowych folie drukowane służą do identyfikacji, informacji o produkcie lub wizualnego wyróżnienia. Przed wyborem procesu drukowania kupujący powinni ocenić odporność chemiczną, wydajność podłoża i wymagania dotyczące zastosowania końcowego.

W przypadku opakowań, które będą później poddawane laminacji, rozcinaniu lub wytwarzaniu torebek, jakość druku należy oceniać łącznie z wydajnością całej linii przetwórczej.

7. Jak kupujący powinni wybrać odpowiednią maszynę?

Wybór maszyny drukującej to coś więcej niż porównanie maksymalnej prędkości czy ceny zakupu. Zespoły produkcyjne powinny dopasować sprzęt do rzeczywistego zadania, oczekiwanego wykorzystania, środowiska operacyjnego i możliwości konserwacji.

1. Potwierdź zakres substratów.Zidentyfikuj rodzaje folii, grubości, gatunki papieru, obróbkę powierzchni i wszelkie zmiany materiałowe spodziewane w przyszłości.
2. Określ wymaganą szerokość wstęgi.Oblicz użyteczną szerokość druku, marginesy krawędzi i wykorzystanie materiału dla tworzonych układów opakowań.
3. Określ kolor i wymagania rejestracyjne.Potwierdź liczbę kolorów, złożoność obrazu, tolerancję rejestracji i metodę kontroli.
4. Oceń realistyczną prędkość produkcji.Zapytaj o oczekiwane prędkości pracy w zależności od podłoża, atramentu, liczby cylindrów i warunków suszenia, zamiast polegać wyłącznie na maksymalnej prędkości mechanicznej.
5. Przejrzyj system sterowania.Wyjaśnij konfigurację serwomechanizmu, regulację rejestracji, zachowanie kontroli napięcia, interfejs operatora, alarmy i pomoc w rozwiązywaniu problemów.
6. Sprawdź narzędzia i potrzeby instalacyjne.Oceń wydajność elektryczną, wentylację, energię suszenia, powierzchnię podłogi, wymagania dotyczące spalin i obowiązujące przepisy bezpieczeństwa.
7. Zaplanuj serwis i szkolenia.Potwierdź pomoc w instalacji, szkolenie operatorów, części zamienne, konserwację zapobiegawczą i ustalenia dotyczące reakcji posprzedażnej.

Przed złożeniem zamówienia poproś o szczegółową propozycję techniczną i, jeśli to możliwe, zorganizuj próbną próbę z wykorzystaniem reprezentatywnych materiałów i dzieł sztuki. Pomaga to sprawdzić, czy proponowana konfiguracja jest odpowiednia dla rzeczywistego środowiska produkcyjnego.

8. W jaki sposób operatorzy mogą utrzymać stałą wydajność?

Rutynowa konserwacja pomaga ograniczyć nieplanowane przestoje i chroni spójność druku. Praktyczny program konserwacji powinien być zgodny z instrukcją obsługi producenta i uwzględniać intensywność produkcji, skład chemiczny atramentu, rodzaj podłoża i warunki środowiskowe.

• Sprawdź cylindry drukujące:Sprawdź pod kątem uszkodzeń, zanieczyszczeń, zużycia i problemów, które mogą mieć wpływ na przesyłanie obrazu.
• Konserwacja ostrzy zgarniających:Sprawdź krawędzie ostrza, mocowanie, stan styku i częstotliwość wymiany.
• Sprawdź ustawienia napięcia:Sprawdź napięcie odwijania, międzystacji i przewijania podczas zmiany materiału lub specyfikacji zadania.
• Rejestracja monitora:Sprawdzaj wyrównanie podczas uruchamiania, po zmianie materiału i podczas całej produkcji.
• Czyste elementy obsługujące atrament:Postępuj zgodnie z zatwierdzonymi procedurami dotyczącymi obiegu atramentu, usuwania pozostałości i obchodzenia się z rozpuszczalnikiem.
• Sprawdź system suszenia:Monitoruj przepływ powietrza, kontrolę temperatury, wentylację i blokady bezpieczeństwa.
• Sprawdź napędy i elementy sterujące:Postępuj zgodnie z zalecanym harmonogramem inspekcji serwomechanizmów, czujników, komponentów PLC i połączeń elektrycznych.
• Zapisz dane operacyjne:Dokumentuj powtarzające się defekty, przestoje, straty i korekty, aby wspierać ciągłe doskonalenie.

Korzystając z atramentów rozpuszczalnikowych, operatorzy muszą postępować zgodnie z instrukcjami producenta maszyny oraz obowiązującymi wymogami przeciwpożarowymi, wentylacyjnymi, emisyjnymi i BHP. Konserwację powinien przeprowadzać wyłącznie odpowiednio przeszkolony personel, a sprzęt znajduje się w bezpiecznym stanie.

9. Często zadawane pytania

P1: Jaka jest główna zaleta elektronicznej maszyny do druku rotograwiurowego?

Jego główną zaletą jest elektronicznie skoordynowane sterowanie napędem, które obsługuje zsynchronizowane zespoły drukujące i dokładną rejestrację kolorów. W połączeniu z odpowiednim zarządzaniem naprężeniem i prawidłową konfiguracją może to pomóc poprawić spójność i uprościć regulacje w wielokolorowej produkcji z roli na rolę.

P2: Jakie materiały są kompatybilne z maszyną Green Ohm?

Wymienione materiały obejmują PET, nylon, PE, OPP, BOPP, CPP, PVC, celofan i papier w określonych zakresach grubości lub gramatury. Rzeczywista kompatybilność zależy od gatunku materiału, systemu atramentowego, obróbki powierzchni i konfiguracji urządzenia. Przed zakupem należy potwierdzić wymagania dotyczące zamierzonego podłoża.

P3: Jaka jest maksymalna prędkość drukowania serii YG-8?

Na stronie produktu podana jest maksymalna prędkość mechaniczna wynosząca 420 i maksymalna prędkość drukowania 400, ale opublikowana jednostka jest niezgodna z typową notacją prędkości linii przemysłowej. Kupujący powinni uzyskać od firmy Green Ohm pisemne potwierdzenie właściwych jednostek, warunków znamionowych i oczekiwanej szybkości produkcji.

P4: Jak wybrać pomiędzy YG-8-850, YG-8-1050 i YG-8-1250?

Główną wymienioną różnicą jest maksymalna szerokość wstęgi: odpowiednio 850 mm, 1050 mm i 1250 mm. Wybierz model zgodnie z wymiarami opakowania, układem zadania, wykorzystaniem podłoża i planami produkcji. Sprawdź także wymagania dotyczące powierzchni, zasilania i warunków instalacji.

P5: Co powinienem przygotować przed złożeniem zapytania o wycenę?

Przygotuj typ i grubość podłoża, szerokość wstęgi, liczbę kolorów druku, grafikę lub próbkę, wymagania dotyczące powtarzalności cylindrów, docelową wydajność, system atramentu i oczekiwane dalsze procesy. Szczegóły te pomagają producentowi ocenić wymaganą konfigurację i zidentyfikować pytania techniczne przed sfinalizowaniem oferty.

10. Wniosek

Elektroniczna maszyna do druku rotograwiurowego może być cenną inwestycją dla producentów opakowań giętkich, którzy wymagają skoordynowanego druku wielokolorowego, kontrolowanego naprężenia wstęgi i powtarzalnej rejestracji. Najlepsze wyniki uzyskuje się po dopasowaniu konfiguracji maszyny do podłoża, grafiki, systemu atramentowego, wymagań dotyczących suszenia i rzeczywistych celów produkcyjnych. Seria YG-8 firmy Green Ohm oferuje trzy wymienione opcje szerokości wstęgi wraz z serwosterowaniem drukowania, skomputeryzowaną rejestracją i zintegrowanymi funkcjami obsługi materiałów. Przed podjęciem ostatecznej decyzji sprawdź specyfikacje techniczne, jednostki prędkości produkcji, wyniki wydruku próbnego, wymagania instalacyjne i wsparcie posprzedażowe u producenta. Aby omówić wymagania dotyczące podłoża, porównać dostępne konfiguracje lub poprosić o wycenę dostosowaną do indywidualnych potrzeb,skontaktuj się z namiza pośrednictwem strony produktu maszyny do druku rotograwiurowego Green Ohm Electronic Shaft.
